Trefaset Common Mode Inductor Coil Winding Machine
  • Trefaset Common Mode Inductor Coil Winding MachineTrefaset Common Mode Inductor Coil Winding Machine
  • Trefaset Common Mode Inductor Coil Winding MachineTrefaset Common Mode Inductor Coil Winding Machine
  • Trefaset Common Mode Inductor Coil Winding MachineTrefaset Common Mode Inductor Coil Winding Machine
  • Trefaset Common Mode Inductor Coil Winding MachineTrefaset Common Mode Inductor Coil Winding Machine
  • Trefaset Common Mode Inductor Coil Winding MachineTrefaset Common Mode Inductor Coil Winding Machine

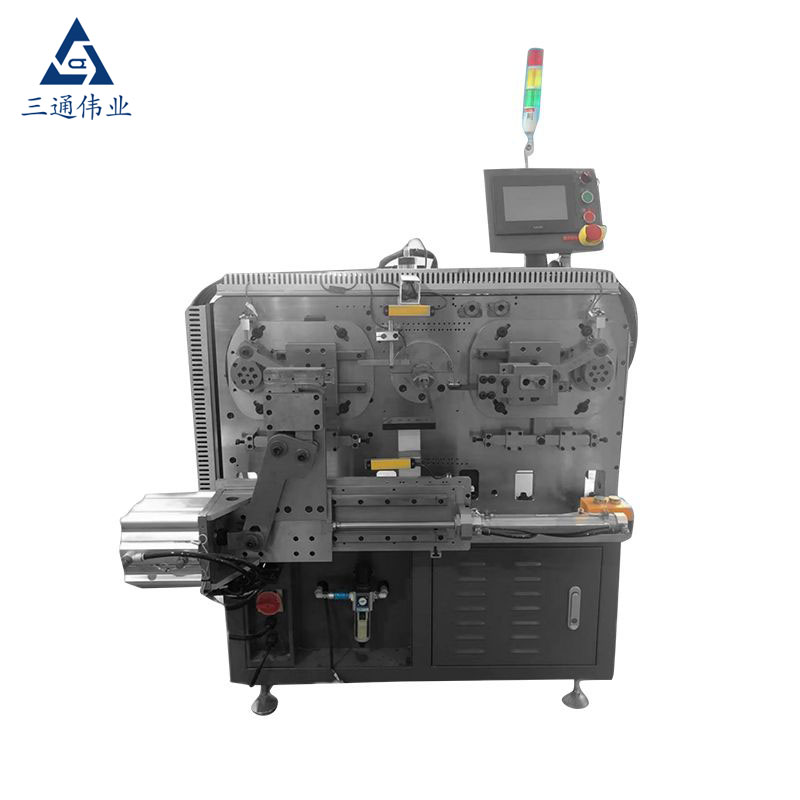

Trefaset Common Mode Inductor Coil Winding Machine

Begynd med en æra med præcisionsvikling med Santong Weiye's Three Phase Common Mode Inductor Coil Winding Machine. Som en avanceret leverandør og fabrik, der er dybt forankret i Shenzhens innovationslandskab, bringer vi banebrydende teknologi i front. Med over 15 års ekspertise har vores team omhyggeligt designet en maskine, der sætter nye standarder inden for viklingspræcision.

Model:3T-805

Send forespørgsel

Produkt beskrivelse


Santong Weiyes forpligtelse til ekspertise er eksemplificeret i vores Three Phase Common Mode Inductor Coil Winding Machine. Denne avancerede løsning viser problemfri automatisering, præcise viklingsegenskaber og overlegen kvalitet. Som din betroede partner leverer vi innovative løsninger, der opfylder industriens dynamiske behov.


Træd ind i fremtiden for industriel teknologi med Santong Weiye. Vores trefasede Common Mode Inductor Coil Winding Machine repræsenterer et paradigmeskift i viklingseffektivitet, hvilket gør os til det foretrukne valg for virksomheder, der søger avancerede, pålidelige og præcise viklingsløsninger.

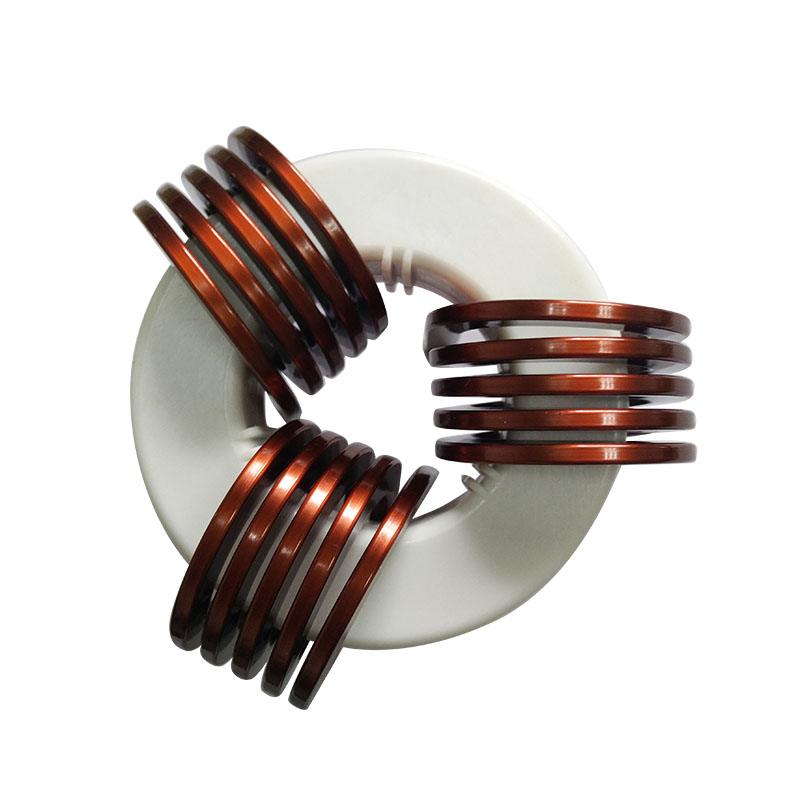

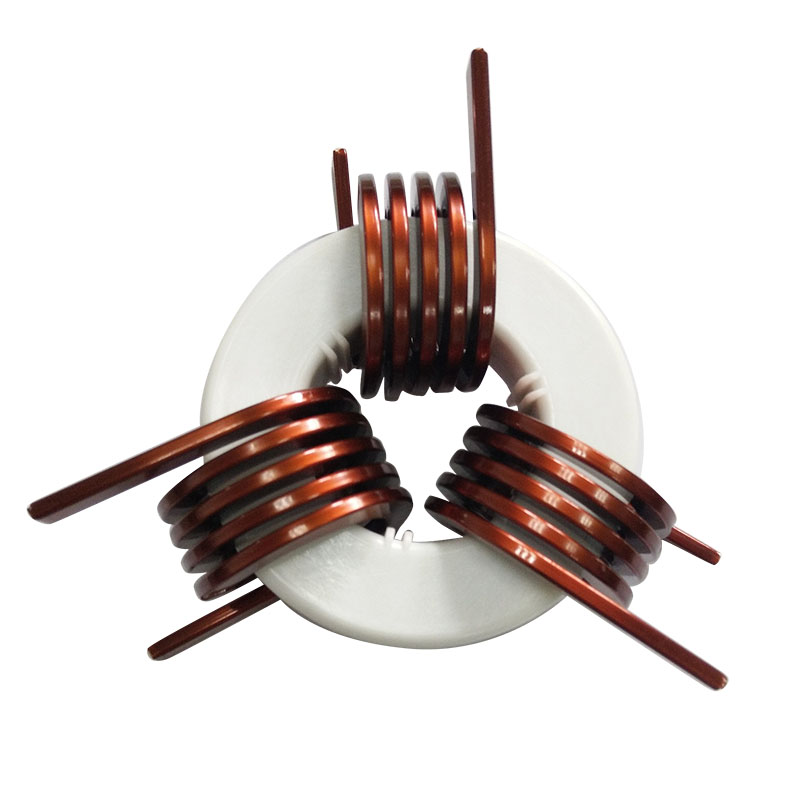

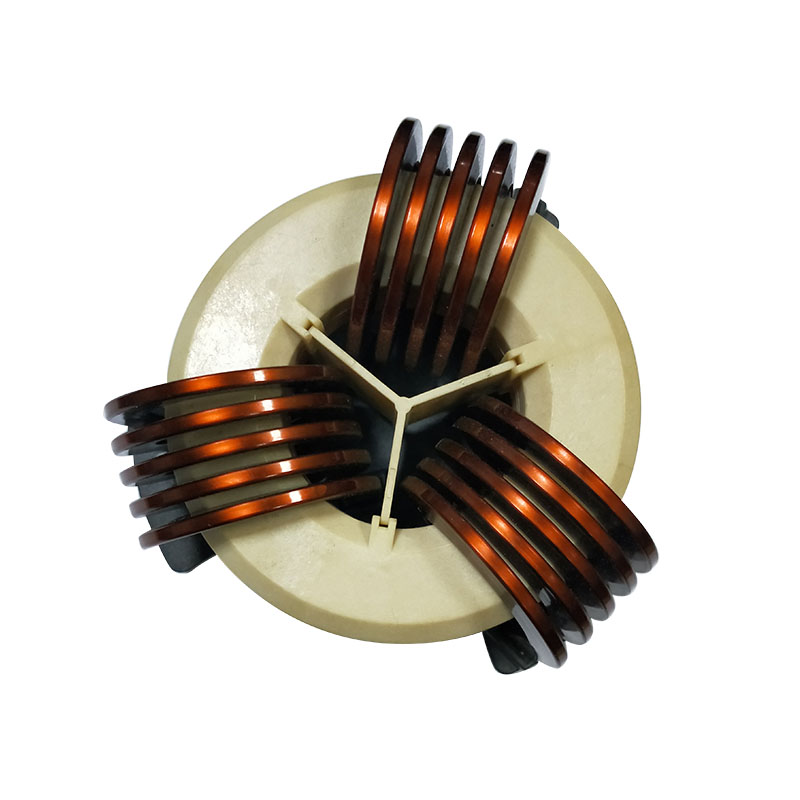

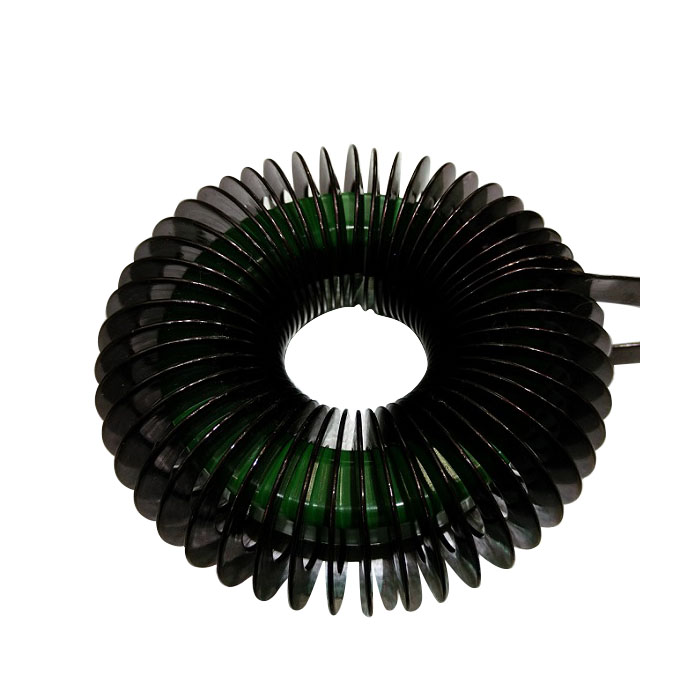

1. 3T-805 trefaset common mode induktansspoleviklingsmaskine er et meget praktisk og effektivt udstyr til fremstilling af induktans- og transformerspoler. Den kan vikle flade spoler af forskellige former og specifikationer.

2. 3T-805 trefaset common mode induktansspoleviklingsmaskine er nem, bekvem og hurtig at fejlfinde og behøver kun at udskifte formen;

3. 3T-805 trefaset common mode induktansspoleviklingsmaskine styres af computer og drives af servo. Det kan producere forskellige magnetiske flade spoleprodukter med en tykkelse på 1 mm til 6 mm og en bredde på 2,0 mm til 12,0 mm (trådsektionsareal er mindre end 50 kvadrat mm);

4. 3T-805 trefaset common mode induktansspoleviklingsmaskine bruges til at fejlsøge ledninger med samme specifikation. Det behøver ikke at ændre formen, men skal kun justere parametrene;

5. 3T-805 trefasede common-mode induktansspoleviklingsmaskine behøver kun at udskifte formen til debugging af ledninger med forskellige specifikationer;

6. Windos betjeningsgrænseflade og 12 tommer LCD-skærm er vedtaget, med klart og intuitivt billede og enkel betjening  Nem læring;

7. 3T-805 trefaset common mode induktansspoleviklingsmaskine kan gemme justeringsparametrene for forskellige produktspecifikationer, hvilket er enkelt og bekvemt at bruge;

8. Strømsystemet er en servomotor med høj præcision, som er matchet med CNC-styringssystemet for at få det mekaniske system til at fungere mere præcist og stabilt;

Tekniske parametre

Serienummer

Projekt

Tekniske parametre

1

Bearbejdning tråd diameter

Tykkelse (1~6 mm) * bredde (2,0~12)

Bredde/tykkelsesforholdet af flad linje er mindre end 5 gange, og trådens tværsnitsareal er mindre end 50 mm2

2

viklingsretning

Med uret versus mod uret

3

Maksimal arbejdsslag for rækken af ​​ledninger

200 mm

4

Styrken af ​​spolemotoren, den

AC servo 1000W

5

Kraften fra spolefødermotoren

AC servo 7500W

6

Indstillingsområde for foderspole

0,1°--359,9°

7

Effekt af motoren på palleaksen

AC servo 400W

8

palle akse indstillingsområde

-20--8000

9

Antal spoler

1-100 omgange

10

Viklehastighed (output pr. time)

50-1200 STK/H vil variere i henhold til ledningsspecifikationerne og vindingerne

11

Driftsstrømforsyning

AC 380V

12

Maskinspecifikation (L*B*H)

2200*1300*1900mm

13

Maskinens vægt

750 kg

14

Samlet kraft

8KW (kan tilpasses efter forskellige krav)
